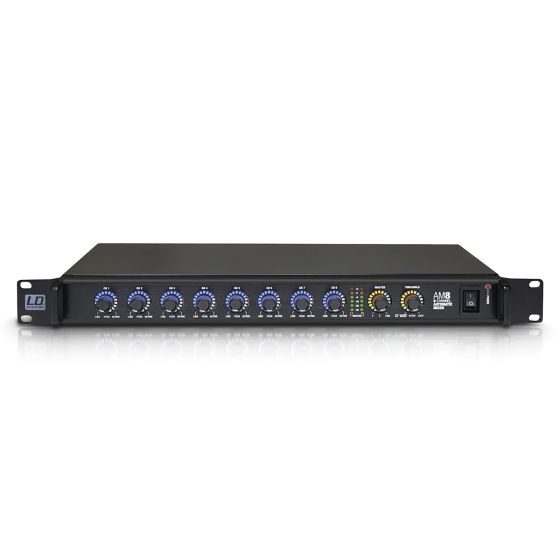

LD Systems AM 8 Automatischer 8-Kanal-Matrixmixer
SKU
236359
1.980,00 €
Inkl. 19% Steuern, exkl. Versandkosten
Der Artikel LD Systems AM 8 Automatischer 8-Kanal-Matrixmixer ist nicht bei Elevator verfügbar.
Bei Fragen zum Artikel kannst du dich gerne via info@elevator.de oder über unsere Hotline (+49) 0251 / 60 99 311 bei uns melden.
Der LD Systems AM 8 ist ein automatischer 8x2 Matrixmixer mit symmetrischen Mic-Line-Eingängen, 96kHz/24-Bit Signalbearbeitung und einem Frequenzgang von 20 Hz - 30 kHz. Anschlüsse in den Formaten Ethernet RJ45, RS-232 und 25-pin D-Sub sorgen für Netzwerkfähigkeit und die Möglichkeit zur Fernsteuerung und Überwachung wichtiger Funktionen, AES/EBU- und zwei Masterausgänge erlauben analoge wie digitale Signalübertragung.
Die Priority-Funktion des AM8 kann für jeden Eingang individuell eingeschaltet werden, der gesamte Schwellenwert zur Kanalaktivierung wird automatisch oder mit dem Threshold-Regler manuell gewählt. Auf der Gerätefront dienen Encoder mit LED-Ring und Spitzenwertanzeige zur Gain-Regelung in 1-dB-Schritten, Wahl der Eingangsempfindlichkeit und Vorrangschaltung. Ein Master-Encoder mit zwei LED-Ketten stellt die Ausgangslautstärke ein, aktiviert Ausgang 1, 2 oder beide und wählt Line- oder Mikrofonpegel.
Die AM8-Software bietet umfangreiche Konfigurations- und Regelmöglichkeiten, z.B. schaltbare Phantomspeisung, einen 35 - 150 Hz Hochpassfilter, Shelving-Filter für Höhen und Tiefen oder einen parametrischen 5-Band-EQ mit variablem Q-Faktor für die Eingangskanäle. Ausgangsseitig stehen jeweils ein parametrischer 15-Band-EQ und ein Kompressor/Limiter zur Verfügung.
Die Ein- und Ausgangsanschlüsse auf der Rückseite des AM8 sind als Schraubsteckverbinder ausgeführt, die Kabelstecker gehören zum Lieferumfang. Über Mini-DIN-Buchsen lassen sich bis zu 16 Geräte zum Master-Slave-Betrieb zusammenschalten.
Technische Daten:
- Produkt: LDAM8
- Produkttyp: Digitaler 8-Kanal-Automatikmischer
- Typ: 8 In / 2 Out, Analog-Digital-Analog-Matrix Eingangsbereich:
- Eingangskanäle, gesamt: 8 (Mic/Line umschaltbar)
- Anschlüsse Eingangskanäle: Rückseite: 8x 3-Pol-Klemmbrückenanschluss
- Bedienelemente Eingangskanäle: Endlosdrehgeber (gerastert, 24 Stufen), frontseitig / manuelle Bedienung: Gain (1-dB-Schritte), MIC/LINE, ACTIVE (Priority-Funktion)
- Eingangsempfindlichkeit / Max. Eingangspegel MIC: 8,7 / 800 mV
- Eingangsimpedanz MIC: 2 kOhm
- Eingangsempfindlichkeit / Max. Eingangspegel LINE: -1 dBu
- Eingangsimpedanz LINE: 8,4 kOhm
- Phantomspeisung: 48 Volt
- Anzeigeelemente Eingangsbereich: Gain-Pegel (blauer LED-Kranz, 16 Segmente), LINE (grüne LED), PEAK (rote LED), ACTIVE (Priority-Funktion, grüne LED)
- Ausgangskanäle, gesamt: 2
- Anschlüsse Ausgangskanäle: 2x 3-Pol-Klemmbrückenanschluss (analog), 3-Pol-Klemmbrückenanschluss, AES/EBU (digital)
- Bedienelemente Ausgangskanäle:
- MASTER: Endlosdrehgeber (gerastert, 24 Stufen), frontseitig / manuelle Bedienung: Gain (1-dB-Schritte), Ausgangspegel MIC/LINE, Umschaltung Master 1 oder 2
- THRESHOLD: Automatisch / Manuell (Manuell: Threshold-Pegel einstellbar), Master/Slave (für LINK-Funktion), Lock (Front-Bedienelemente sperren)
- Ausgangspegel MIC/LINE (einstellbar): 20 dBu
- Ausgangsimpedanz: 100 Ohm
- Anzeigeelemente Ausgangsbereich:
- MASTER: Master-Pegel (bernsteinfarbener LED-Kranz, 16 Segmente), LINE (grüne LED), Master 1 / 2 (2x grüne LED)
- THRESHOLD: AUTOMIX / MANUAL (grüne/rote LED), MASTER / SLAVE (Master: grüne LED), LOCK (Bedienoberfläche gesperrt: rote LED)
- Bedienelemente Rückseite: RESET (Geräteeinstellungen)
- DSP: EQ, Gain, 8x2-Matrix, Dynamik (Kompressor/Limiter), Automix
- Sampling-Frequenz: 96 kHz
- Auflösung: 24-Bit
- Steuerung Eingangskanäle: EQ, MIC/LINE (umschaltbar), PRIORITY, PHANTOM, MUTE, GAIN
- HPF Eingangskanäle: 35 - 150 Hz
- EQ-Eingangskanäle: Parametrischer 5-Band- oder Shelving-EQ (+/-15 dB), Variabler Q-Faktor (0,3 - 20), Frequenz 20 Hz - 20 kHz, einstellbar in 1-Hz-Schritten; Bypass, Reset
- Gain-Bereich: 60 dB
- Mute-Pegelabsenkung: 95 dB
- Steuerung Ausgangskanäle: MASTER EQ, LIMITER, MUTE, GAIN
- EQ Ausgangskanäle: Parametrischer 15-Band-EQ (+/-15 dB), Variabler Q-Faktor (0,3 - 20), Frequenz 20 Hz - 19,8 kHz, einstellbar in 1-Hz-Schritten; Copy EQ, Bypass, Reset
- Dynamikprozessor Ausgangskanäle: Threshold (-80 dB - +20 dB), Attack (10 ms - 2 s), Release (10 ms - 2 s), Ratio (Kompressor 1:1 - 10:1, Limiter), Reset
- Max. Anzahl offener Kanäle: 8
- Automix - max. Hold-Zeit: 2 s
- Fernsteuerung:TCP/IP Ethernet für PC-Software (vollständige Steuerung), RS-232 (Gain-Steuerung, Mute), Externe Steuerung
- Anzahl der Zonen: 2
- Max. Anzahl Slave-Einheiten: 16
- Installationshöhe: 1 HE / 19''
- Weitere Anschlüsse: Serieller RS-232-Anschluss (9-Pol D-Sub), NETWORK (RJ45), LINK IN / LINK OUT (MiniDIN4-M), EXTERNAL CONTROL (25-Pol D-Sub)
- Weitere Anzeigeelemente: POWER-LED
- Frequenzgang: 20 Hz - 30 kHz
- Geräuschspannungsabstand: 85 dB
- Rauschpegel: -120 dB
- Übersprechen: 87 dB
- Klirrfaktor (THD): 0,02%
- Startzeit: 8 s
- Leistungsaufnahme (Min./Max.): 14 / 30 W
- Stromversorgung: 100 - 245 V
- Netzfrequenz: 50 / 60 Hz
- Maße: 481 x 44 x 232 mm
- Inkl. Netzkabel, 11x Schraubterminal-Block, MiniDIN4-M-Link-Kabel, PC-Software-Installer, Bedienungsanleitung
